★ 지능형 제어
★ 빠른 드릴링
★ 에너지 절약 및 환경 친화적
★ 자동 칩 제거

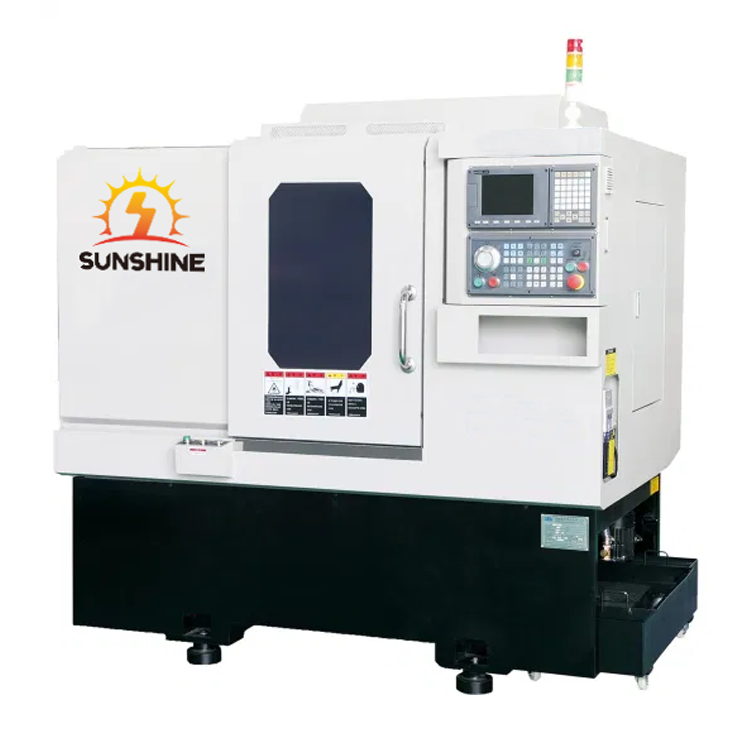

중절삭용 경사베드 CNC 선반의 3축은-선형 가이드 레일을 사용하여 강성이 높고 위치 결정 정도가 높으며 소음이 적고 마찰이 적은 특성을 제공하여 빠른 이동과 최적의 원호 보간 정확도를 제공합니다.
중절삭용 경사 베드 CNC 선반의 주요 구조 주물은 고품질-미하나이트 주철로 제작되어 안정적인 구조와 장기적인 품질을 보장합니다.-

TCK4556-500 주요 기술 매개변수

사양	TCK4556-500	사양	TCK4556-500
침대 위의 최대 스윙 직경	560mm	최대 절단 직경	350mm
최대 절단 길이	500mm	스핀들 모터 전력	11-15KW
스핀들 보어 직경	65mm	스핀들 속도 범위	50-4500/177rpm
경사각	45도	유압척	8"/10"
X-축 이동	200mm	Z-축 이동	550mm
심압대 여행	450mm	슬리브 내부 테이퍼 구멍	5MT
X/Z 급속 이송	30/30m/분	전체 치수	230016001800mm
기계 무게(대략)	3600Kg	---	---

헤비 듀티 CNC 경사 베드 선반의 성능 이점

CNC 제어 기능을 갖춘 중절삭용 경사 베드 선반의 공구 터렛은 민감하고 안정적인 근접 스위치를 사용하며 공구 간섭 없이 빠르고 정확한 감지를 위해 세심하게 설계된 전자 감지 시스템을 갖추고 있습니다. 최적화된 설계로 무게 중심이 낮아지고 힘 분포와 충격 저항이 향상됩니다.

Slant Bed CNC Lathe for Machining Long Shaft Parts

경사 베드 CNC 선반의 심압대는 CNC 시스템의 M 명령을 사용하여 자동으로 앞뒤로 이동하거나 제어판의 버튼을 통해 수동으로 이동할 수 있습니다. 심압대가 작업물의 중심을 잡으면 방사형 잠금 실린더가 심압대를 제자리에 고정합니다. 이 구조는 장축 부품 가공에 더 유리합니다.

경사 침대 CNC 선반의 유압 시스템은 각 액추에이터 실린더의 독립적인 압력 조정을 허용하며 압력 보호 장치를 포함합니다. 작동유 탱크에는 공기 냉각 장치가 장착되어 있습니다. 경사 침대 CNC 선반의 표준 구성은 중국- 외국 합작 투자 중앙 집중식 정량 자동 윤활 시스템을 사용합니다.

Slant Bed CNC Lathe Automatic Lubrication System

경사베드 CNC선반의 냉각탱크와 칩컨베이어를 본체와 분리하여 절삭열로 인해 기계의 정도가 영향을 받지 않도록 하였습니다. 수입된 고유량-고유량-헤드 냉각 펌프가 사용됩니다. 냉각수는 냉각 펌프에서 흡입되어 공구 홀더의 냉각 노즐에 직접 연결됩니다. 물은 노즐을 통해 분사되어 공작물과 공구에 냉각 및 윤활을 제공하여 공작물 가공 정확도를 보장하고 공구 수명을 연장합니다. 또한 기계 레이아웃에 대한 사용자 요구 사항에 따라 칩 컨베이어를 측면-장착 또는 후면-장착할 수 있습니다.
