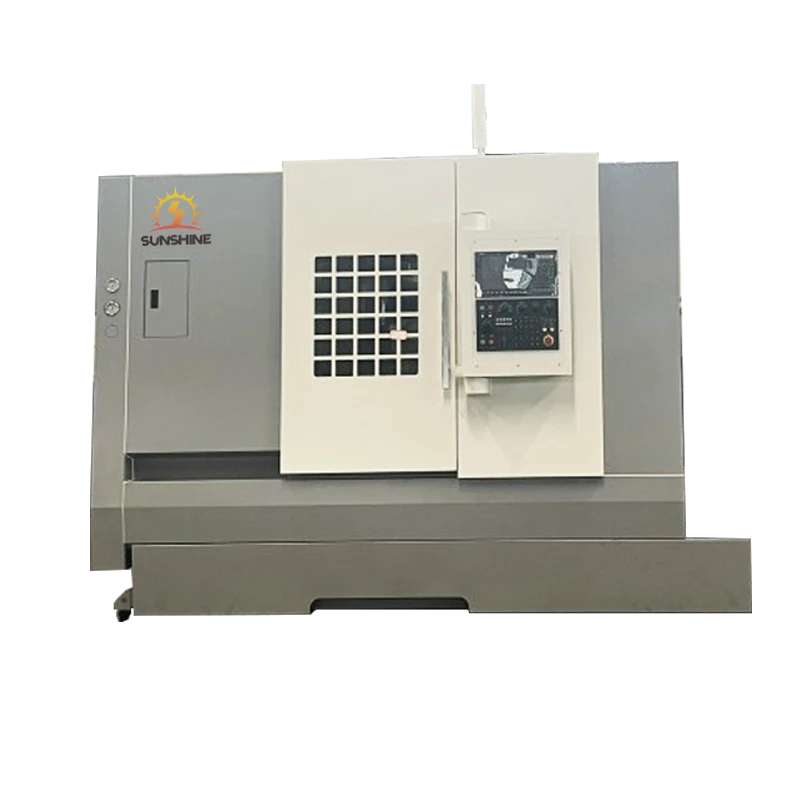

TCK4550 시리즈 CNC 수평 선반은{1}}수평 CNC 선반 설계에 대한 다년간의 경험을 바탕으로 시장 및 개발 요구에 부응하여 당사 공장에서 설계 및 제조한 고품질 제품입니다. 이 공작 기계는 최대 가공 직경이 Φ360mm이고 최대 가공 길이가 500mm입니다. 새롭게 설계된 메인프레임 구조와 안정적인 조립 공정으로 인해 TCK4550 시리즈가 포괄적으로 업그레이드되었습니다. 안정적이고 신뢰할 수 있는 성능과 혁신적인 인체공학적 설계를 갖춘 TCK4550 시리즈는 의심할 여지 없이 업계의 리더가 될 것입니다.

TCK4550 주요 매개변수

사양	단위	TCK4550
침대 위로 그네	mm	500
슬라이드 위로 스윙	mm	360
최대 가공 길이	mm	500
스핀들 모터 동력	KW	11-15
스핀들 관통 구멍 직경	mm	65
최대 스핀들 속도	rpm	50-4500/177
기울기 각도	정도	45
유압척	-	8"/10"
X-축 이동	Kw	200
Z-축 이동	mm	550
심압대 슬리브 직경/이동	mm	450
슬리브 테이퍼	MT	5
X/Z 빠른 움직임	m/분	30/30
전체 치수	mm	230016001800
기계 중량(대략)	kg	3600

적용분야

경사 베드 CNC 선반은 샤프트 및 디스크{0}}형 부품을 가공하고 나사산, 호, 원추 및 회전체의 내부 및 외부 곡면을 회전시켜 회전 부품의 효율적인 고용량-고정밀 가공을 가능하게 합니다.- CNC 슬랜트 베드 설계는 스핀들, 베드, 심압대 등 부품의 강성을 합리적으로 일치시켜 기계 전체의 강성을 대폭 향상시키고 중절삭 시 안정성을 보장합니다. 따라서 이 공작 기계는 IT6~IT7의 외부 원통 가공 정밀도를 달성할 수 있습니다. 범용 공작 기계인 이 제품은 회전 부품의 효율적인 대용량-고정밀 가공을 위한 자동차, 모터, 베어링 및 유압 산업에 특히 적합합니다.-

선반 기능

슬랜트 베드 CNC 선반은 30도 경사 베드를 갖추고 있어 절단 중에 보다 안정적인 힘 분포를 제공합니다. 내부 리브는 Ansys 소프트웨어를 사용하여 최적화되어 기계의 강성을 높입니다. 침대는 고밀도 주철로 제작되어 강도가 높고 충격 흡수력이 뛰어납니다. 확대된 칩 제거 포트로 원활한 절단이 가능합니다. CNC 슬랜트 베드의 가이드웨이는 35mm 정밀 선형 볼 베어링 가이드웨이를 사용하여 높은 이송 정확도, 낮은 마찰 저항, 우수한 강성, 진동 및 변형에 대한 높은 저항성을 제공하여 사용자가 더 높은 가공 정확도와 더 빠른 이동 속도를 달성하여 생산 효율성을 높일 수 있습니다.

Milling and turning composite material slant bed CNC lathe guideways

밀링 및 터닝 복합 경사 베드 CNC 선반의 X 및 Z 축은 서보 모터에 의해 구동되며 유연한 커플 링을 통해 볼 나사에 직접 연결됩니다. 볼스크류는 양쪽 끝이 고정되어 있습니다. 두 축 가이드웨이는 모두 롤링 가이드웨이로, 4{2}}방향 동일 하중 유형으로 고정밀도와 높은 하중 용량을 제공합니다. 볼을 케이지로 분리하여 급이동 시 마찰저항, 온도상승, 열변형을 줄여 가공정밀도, 급이송속도, 생산효율을 대폭 향상시켰습니다. 컴팩트한 크기, 높은 정밀도 및 낮은 유지 관리 비용을 갖춘 밀링 및 터닝 복합 경사 베드 CNC 선반은 부품의 높은 치수 일관성이 요구되는 자동차 및 베어링 산업 분야에 특히 적합합니다.
